균열이 강도에 미치는 영향 – 응력확대계수와 파괴인성의 개념 이해
재료의 강도는 단순히 인장강도나 항복강도만으로 결정되지 않는다. 특히 구조물에 미세한 균열이나 결함이 존재할 경우, 응력은 그 끝단에서 집중되어 전체 파괴를 유발할 수 있다.
이러한 균열의 거동을 분석하기 위한 도구가 바로 파괴역학(Fracture Mechanics)이며, 그 핵심 지표 중 하나가 응력확대계수(K)다.
1. 응력확대계수 K의 개념
응력확대계수 \( K \)는 균열 선단에서의 응력장이 얼마나 집중되는지를 수치화한 값이다. 균열의 길이(a)가 길수록, 혹은 하중(S)이 클수록 선단 응력은 크게 증폭된다.
K = S √(πa) (단, a ≪ b 인 얇은 판 조건)
- S : 원거리 평균 응력
- a : 균열의 반길이
- K : 응력 확장 효과 (선단 응력장을 정량화)
이 식은 선형탄성파괴역학(LEFM)의 전형적인 해석 조건 하에서 유도된다. 즉, 구조물이 탄성 거동을 하며 균열이 존재할 때, 파괴 여부를 K를 통해 판단할 수 있다.
2. 파괴인성 Kc와 임계조건
각 재료는 고유의 파괴인성 Kc를 가진다. 이는 균열이 존재할 때, 해당 재료가 견딜 수 있는 최대 응력 확장 한계치를 의미한다. 즉, 구조물에 작용하는 K가 Kc를 넘어서면 균열은 더 이상 멈추지 않고 파괴로 진행된다.
K = Kc : 파괴 임계조건
이때의 임계 응력(Sc)은 다음과 같이 정리된다:
Sc = Kc / √(πa)
이 식은 특정 재료에서 균열 길이 a가 주어졌을 때, 구조물이 버틸 수 있는 최대 평균 응력을 의미한다.
3. 재료별 파괴인성 예시
재료의 종류에 따라 Kc는 크게 달라진다. 예를 들어 금속 재료는 비교적 높은 Kc 값을 가지지만, 세라믹이나 유리는 매우 낮아 급격히 파괴된다.
| 재료 | 파괴인성 Kc (MPa√m) | 특징 |
|---|---|---|
| 철강 (AISI 4340) | 150 | 높은 연성, 높은 파괴 저항 |
| 알루미늄 합금 (2024-T3) | 30 | 비교적 높은 파괴인성 |
| 세라믹 (SiC) | 4 ~ 5 | 취성 파괴, 낮은 Kc |
| 유리 | 0.7 ~ 1 | 취성 재료 대표, 작은 균열에도 취약 |
| 폴리머 (ABS) | 2 ~ 4 | 연성은 있으나 균열엔 약함 |

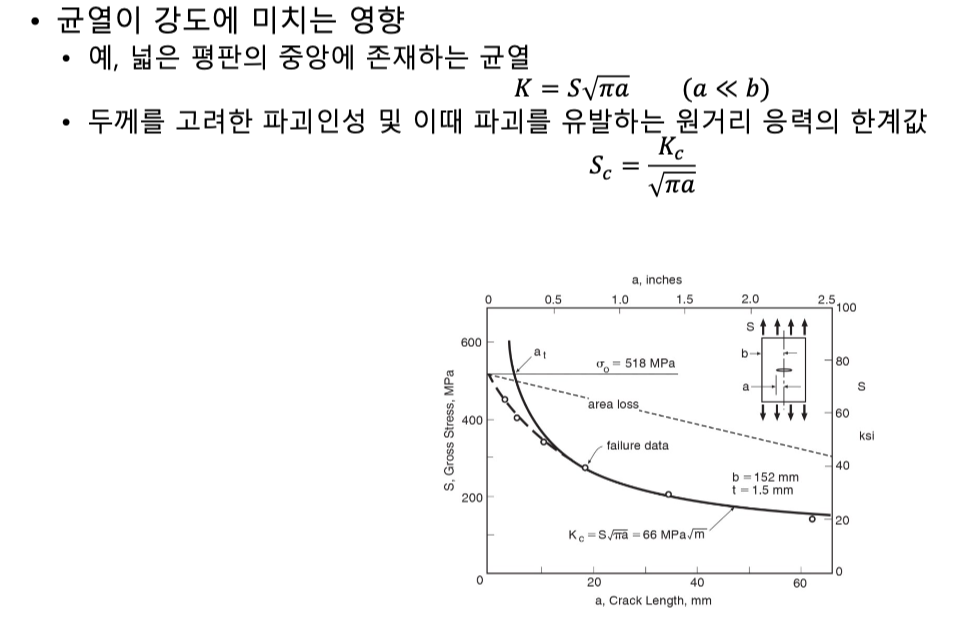

4. 그래프 해석 – 균열 길이와 파괴 응력의 관계
첨부된 그래프는 특정 알루미늄 합금에 대해 균열 길이에 따른 파괴 응력(Sc)을 나타낸 것이다.
- x축: 균열 반길이 a (inches)
- y축: 원거리 응력 (MPa 또는 ksi)
그래프에서 a가 작을수록 Sc가 큼을 확인할 수 있다. 즉, **균열이 짧을 때는 높은 응력을 견딜 수 있지만**, 균열이 길어질수록 파괴 응력은 급감하며, 작은 하중에도 파괴될 수 있다.
5. 결론 – 균열은 작을 때 제거하라
균열은 보이지 않을 때부터 구조물의 안전을 위협한다. 특히 응력확대계수 K가 커지는 조건에서는 작은 균열도 파괴로 이어질 수 있다.
따라서 설계자는 허용 Kc 기준을 고려한 설계를 해야 하며, 균열 검출, 조기 보수, 주기적 검사 등 유지보수 측면의 전략도 병행해야 한다.
관련 해시태그: #균열강도 #응력확대계수 #파괴역학 #파괴인성 #Sc식 #균열길이 #K값설계 #금속균열 #세라믹파괴 #재료강도한계
